Okucie z funkcją odstawną do okien
o nietypowych kształtach
Okucie activPilot Comfort PADS umożliwia korzystanie z funkcji komfortowego i bezpiecznego przewietrzania także posiadaczom okien o nietypowych kształtach. Rozwiązanie to łączy 2 funkcje: równoległe odstawienie skrzydła od ramy oraz pełne otwarcie. Przeznaczone do okien łukowych i trapezowych dopełnia spektrum rozwiązań Winkhaus do okien z funkcją odstawną.
Maks. ciężar skrzydła:
- 100 kg
Wymiary skrzydła:
- Min. szerokość skrzydła we wrębie: 460 mm *
- Min. wysokość skrzydła we wrębie: 585 mm *
- Maks. wysokość skrzydła we wrębie: 1800 mm *
- Stosunek szerokości do wysokości S:W ≤ 1,:1 *
Inne warianty okuć z funkcją odstawienia skrzydła od ramy:
- activPilot Comfort PADK
- activPilot Comfort PADM
- activPilot Comfort PAD
*Uwaga!
Wiążące informacje dotyczące dopuszczalnego ciężaru i wielkości skrzydła znajdują się w diagramach ilustrujących zakres stosowania w odpowiednich katalogach produktowych.

Funkcjonalne okucia
Komfortowe, bezpieczne i eleganckie okna

Bezpieczeństwo

Łatwa regulacja

Wysoka jakość

Estetyka

Możliwość dodania funkcji
Maks. ciężar skrzydła:
- 100 kg
Wymiary skrzydła:
- Min. szerokość skrzydła we wrębie: 460 mm *
- Min. wysokość skrzydła we wrębie: 585 mm *
- Maks. wysokość skrzydła we wrębie: 1800 mm *
- Stosunek szerokości do wysokości S:W ≤ 1,:1 *
Inne warianty okuć z funkcją odstawienia skrzydła od ramy:
- activPilot Comfort PADK
- activPilot Comfort PADM
- activPilot Comfort PAD
*Uwaga!
Wiążące informacje dotyczące dopuszczalnego ciężaru i wielkości skrzydła znajdują się w diagramach ilustrujących zakres stosowania w odpowiednich katalogach produktowych.
O produkcie
Okucie PADS stanowi kontynuację rozwiązań Winkhaus do okien z funkcją równoległego odstawienia skrzydła od ramy. Elementy okucia za wyjątkiem kilku artykułów specjalnych pochodzą z systemu activPilot Concept, a elementy ramowe – z systemu activPilot Comfort PADK. To realizacja idei konstruktorów okucia activPilot: mała ilość elementów – wiele możliwości zastosowań. Do okien łukowych, trapezowych i trójkątnych stosuje się takie same elementy na dole i po stronie zawiasowej okna oraz pionową rozwórkę, co także przekłada się na mniejszą liczbę artykułów potrzebnych do produkcji okien o nietypowych kształtach.
W przeciwieństwie do większości systemów stosowanych na rynku okucie activPilot Comfort PADS pozwala uniknąć kolizji skrzydła z ramą w oknach trójkątnych, ponieważ funkcja wietrzenia realizowana jest poprzez szczelinę przy odstawieniu skrzydła, a nie problematyczny w takich sytuacjach uchył. Specjalna rozwórka pionowa o bardzo stabilnej konstrukcji utrzymuje skrzydło w tej samej pozycji względem ramy i nie pozwala na jego opadanie. Dzięki temu nie dochodzi do kłopotów z zamykaniem okna i uszkodzeń profilu w miejscu tarcia skrzydła o ramę.
Stosując okucie activPilot Comfort PADS, producent okien nie tylko korzysta z atrakcyjnego rozwiązania technicznego, udogodnień magazynowo-logistycznych, ale także unika pracochłonnych obróbek profilu ramy, koniecznych w przypadku montażu tradycyjnego okucia uchylno-rozwieranego do okien trapezowych lub trójkątnych.
Okucie activPilot Comfort PADS łączy funkcję rozwierną z funkcją równoległego odstawienia skrzydła od ramy, umożliwiającą wietrzenie poprzez ok. 6-milimetrową szczelinę na całym obwodzie okna. Takie rozwiązanie pozwala na efektywną i bezpieczną wymianę powietrza, ponieważ okna w pozycji odstawienia są zaryglowane. Nowy sposób wietrzenia zapewnia także zdrowy klimat w pomieszczeniach, eliminuje przeciągi, zmniejsza straty energii. Z naddatkiem zastępuje więc funkcję uchyłu, która powoduje gros problemów z oknami o nietypowych kształtach.
To także doskonałe rozwiązanie do okien w budynkach zabytkowych, poddawanych renowacji. Okno w funkcji odstawienia umożliwia efektywne wietrzenie, nie zaburzając wyglądu zabytkowej fasady, ponieważ szczelina wietrząca z zewnątrz jest niewidoczna.

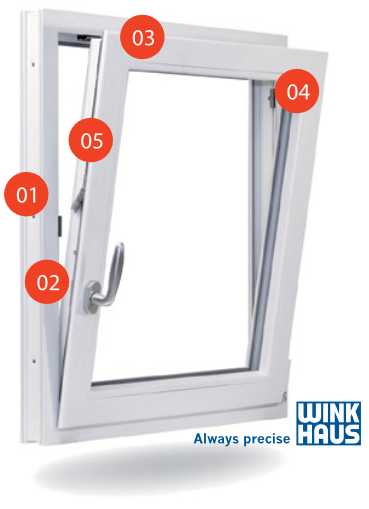

Innowacja ukryta we wnętrzu okna

Element wielofunkcyjny
To połączenie blokady obrotu klamki, wślizgu i zatrzasku balkonowego Nie wymaga specjalnego elementu ramowego.

Hamulec cierny
Ograniczając otwarcie okna do kąta 90o, zabezpiecza je przed uderzeniem o wnękę okienną przy silnym wietrze. Wbudo- wany hamulec cierny utrzymuje otwarte okno w żądanej pozycji.

Dźwignia z przyciskiem
Ułatwia otwieranie skrzydła biernego w oknach ze słupkiem ruchomym. Ma też niewątpliwe walory estetyczne.

Zamek FSV
Szczególnie w domach, gdzie są małe dzieci, przyda się zamek okienny FSV, który za pomocą specjalnego kluczyka blokuje otwarcie skrzydła, pozostawiając jednak możliwość uchylenia go. To element dodatkowy, nieza- leżny od okucia zamontowanego w oknie.

Mechanizm MSL OS
Pozwala na uzyskanie kilku pozycji uchylonego skrzydła zamiast jednej.

Podnośnik skrzydła
Element ten jest rekomendowany do okien szerokich lub bardzo ciężkich, ponieważ to z ich zamknięciem mamy najczęściej problemy.

Zatrzask BK
Zapobiega uderzaniu otwartych drzwi o ościeżnicę podczas pobytu na balkonie. Wychodząc na balkon zamyka się drzwi pociągając za specjalny uchwyt – zatrzask utrzymuje skrzydło ościeżnicy. Drzwi otwierają się ponownie przy lekkim nacisku z zewnątrz.

System flyfix
Bezpieczne mocowanie poręczy i barierek bezpośrednio do ramy okiennej.
